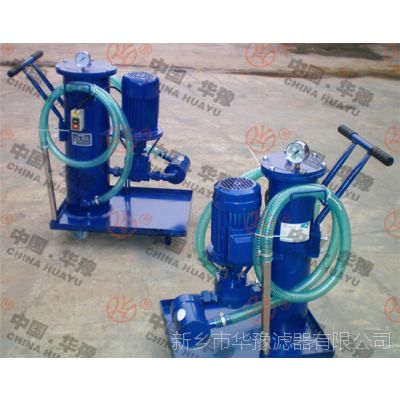

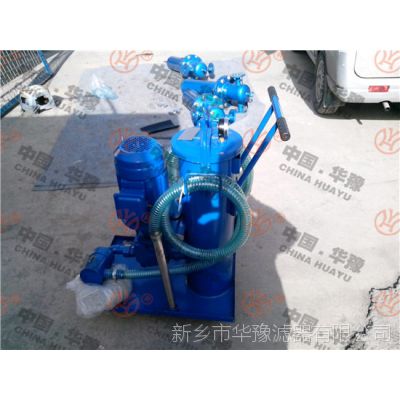

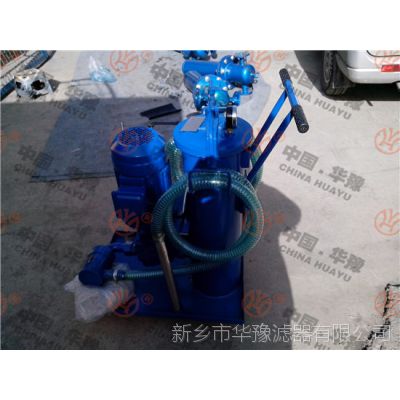

LUC濾油機特點：
本濾油機包括一個由電機驅動的專用齒輪泵，具有噪音低、自吸能力強，運轉平穩等特點。
高壓管路設有溢流保護裝置，可有效保護液壓系統的安全。
采用熱繼電器保護，防止電機過載所造成的電機損壞。
吸油口粗過濾器保護油泵并延長主過濾器的使用壽命。
精過濾器可根據用戶的不同需要，選擇不同的精度，達到所需要的結果。
濾油器殼體采用快開結構，不需要任何工具便能迅速快捷地打開上蓋，更換濾芯。面板上裝有壓力表，在工作時連續指示出系統的運行狀況和濾芯的污染程度。
本LUC濾油機的應用
●液壓潤滑系統加油時的過濾
●液壓潤滑系統工作時的旁路過濾
●液壓潤滑系統投入運行前的循環過濾
●液壓潤滑系統的油不經設備本身的泵過濾泵出
（注：本機不適用燃油等易燃易爆的介質）
3.LUC濾油機技術參數
| 型號 |
流 量 （升/分） |
粗濾精度 （微米） |
精濾精度 （微米） |
原始壓力損失 （兆帕） |
磁鐵吸力 （牛） |
電機功率 （千瓦） |
電壓 （伏） |
重量 （千克） |
| LUC-16 | 16 | 100 | 10 | <0.02 | 2 | AC:380 | ||
| LUC-40 | 40 | 0.75 | 70 | |||||
| LUC-63 | 63 | 1.5 | 90 | |||||
| LUC-100 | 100 | 2.2 | 120 | |||||
4.LUC濾油機液壓原理圖
5.LUC濾油機外形圖
|
型號 Model |
尺寸Size（MM） | ||
| H | A | B | |
| LUC-16 | 920 | 470 | 350 |
| LUC-40 | 930 | 648 | 400 |
| LUC-63 | 960 | 560 | 400 |
| LUC-100 | 960 | 560 | 400 |
6.LUC濾油機使用簡介
6.1操作程序
6.1.1.接上電源。
6.1.2.將進、出油管接至外接油源上，并打開進出口球閥。
6.1.3.扭動開關，順時針方向，觀察泵的轉向。
6.1.4.啟動開關后，泵機系統轉動，對油液進行過濾。
6.1.5.系統正常啟動后，微松精濾器頂部的放氣閥螺塞，讓系統內氣體排出，排凈氣體后擰緊螺塞。
6.1.6.待進出油正常后，即可進行過濾加油工作。
6.1.7.關機：抽出吸油管，排凈油液；轉動開關到停止位置，電動機停轉；關閉進出口閥門；盤起進出油管并擦干凈，以備下次使用。
6.2濾芯的清洗和更換
當濾油機工作一段時間后,濾油機油路系統的壓力就相應增高,對其元件的性能產生不同的影響,特別是對濾芯的過濾精度產生的影響,甚至使濾芯損壞,其主要原因是濾芯的壓差升高。因而當濾油機工作一段時間后，要求對濾芯進行清洗和更換。
具體的清洗和更換的方法如下：
6.2.1.清洗：(只對泵前吸油濾芯)
6.2.1.1清洗周期:濾油機連續工作一周(約150小時）
6.2.1.2清洗方法:
a.擰開吸油濾法蘭上的螺母，取下法蘭，再取出濾芯。
b.清洗濾芯：清洗濾芯時，用汽油浸泡約半小時后，用刷子清除雜質。
6.2.2更換
6.2.2.1.需要更換的條件：濾油機在過濾時，壓力表指示大于0.40MPa時，需更換高精度濾芯。
6.2.2.2更換方法：松開精濾頂部卡箍組件，取下頂蓋，取出并更換濾芯。
7.LUC濾油機注意事項：
a.該濾油機不能過濾汽油等易燃液體。
b.對于本濾油機，一次過濾即可達到很好的效果，若想達到更高的過濾精 度，應循環過濾5～8次，可以達到的過濾效果。
c.若油池(或油箱)的油太臟并可能有大障礙物,在吸油口應裝上大
網孔濾網保護。
d.使用的吸油、出油管應保持清潔。
8、常見故障原因和排除措施
| 常見故障 | 原 因 | 排除措施 |
|
輸出油口排出不暢 |
濾芯污染嚴重 排出油口位置高于10米 油路堵塞 漏氣 |
清洗或更換濾芯 降低排出口的高度 清理管路 修補漏氣處 |
| 輸出油口不排出 |
960 進油口沒有放入或完全放入油液內 進油口吸入了較大障礙物 吸油口的位置低于2米 吸油開關關閉 電機反轉 |
將進油管沉入油液里 排除障礙物 提高吸油管口的位置 打開吸油開關 調整電源相序 |
| 電機停轉 | 進油口吸入較大礙物造成過載，自動跳閘 | 檢查吸油口，清除障礙物 |
| 磁力啟動器熱繼電保護 | 按下磁力啟動器恢復按鈕 | |
| 油溫過高 | 長時間過濾器循環或散熱不良 | 停車降溫 |
| 濾芯污染嚴重 | 更換濾芯 | |
| 噪音過大 |
管路堵塞 濾芯受堵 吸油高度過高 系統內有空氣 |
清理管路 清理更換濾芯 降低吸油高度 微松精濾器螺塞排氣 |
9、LUC濾油機使用與保養
1、濾油車啟動時不能使油泵反轉，當確認轉向后，才能正常工作。
2、為了精濾芯能正常工作，應及時打開排氣閥，將濾筒中空氣排凈。
3、濾油車使用一段時間后，因粗濾芯堵塞造成油泵噪音增加，應及時清洗粗濾芯。
4、精濾芯使用一段時間后，因污染物堵塞引起壓力高達０.4 Mpa時，應及時清洗或更換。
5、如果濾油車抽不出油，應檢查油泵轉向是否正確，油箱至油泵吸口密封是否可靠，吸油口雖否離開油面或油液已吸完。
6、當發現濾油車流量減少時，應檢查粗、精濾芯是否堵塞嚴重。油泵軸封是否磨損或因反轉而造成吹出，吸入空氣。
